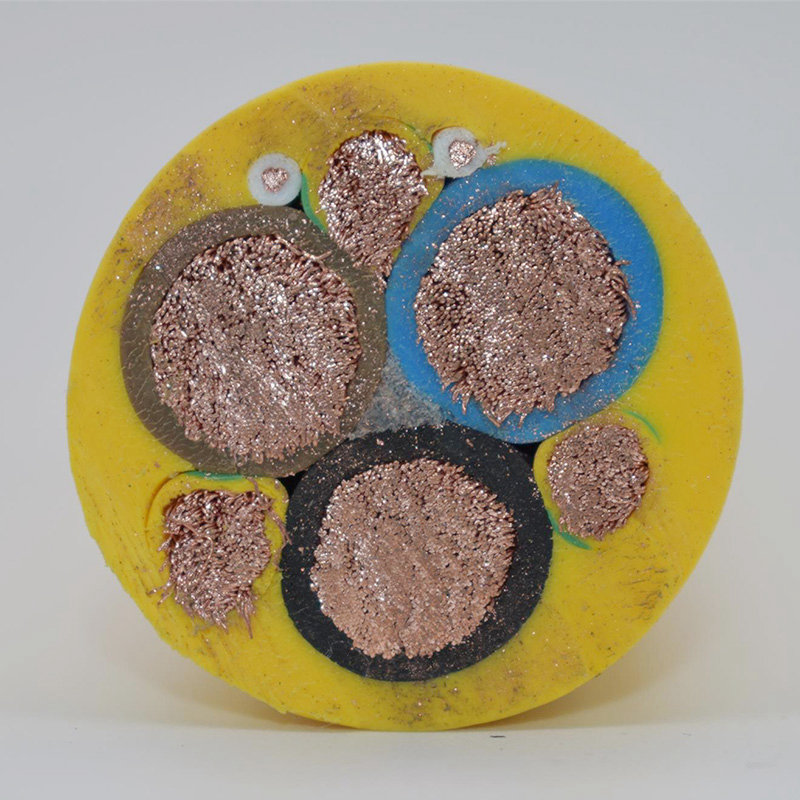

YJGCFRP卷筒用6-10KV高压软电缆

YJGCFRP卷筒用6-10KV高压软电缆

高压卷筒圆电缆适用于交流额定电压6/10KV料场、码头、矿山、港口的堆取料机及港机上变压器连接用高压圆电缆,导体采用镀锡软芯结构,导体绝缘采用进口硅橡胶绝缘材料,电缆具有耐高温、耐寒、耐油、耐腐蚀、防油、耐磨等特性。产品广泛用于冶金、矿山、电力、石油化、船舶工业、港口及移动设备制造等行业。

联系我们
客服电话 13955092778

一、产品特点及用途

高压卷筒圆电缆适用于交流额定电压6/10KV料场、码头、矿山、港口的堆取料机及港机上变压器连接用高压圆电缆,导体采用镀锡软芯结构,导体绝缘采用进口硅橡胶绝缘材料,电缆具有耐高温、耐寒、耐油、耐腐蚀、防油、耐磨等特性。产品广泛用于冶金、矿山、电力、石油化、船舶工业、港口及移动设备制造等行业。

二、产品执行标准

Q/ZS2005-5标准

阻燃性能试验执行GB12666.5-90规定

三、基本电缆规格及结构参数

移动设备卷筒用6KV高压软电缆(圆)

型号电压KV电缆规格mm2电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m
YJGCFRP63×16+3×16/343.26481.8480
YJGCFRP63×25+3×16/351.07652.6320
YJGCFRP63×35+3×16/356.08403.2239
YJGCFRP63×50+3×16/362.1931.54.1220
YJGCFRP63×70+3×16/366.69994.9434
YJGCFRP63×95+3×16/372.010806.0060
YJGCFRP64×1649.5742.52.5413
YJGCFRP64×2556.1841.53.3030
YJGCFRP64×3561.69244.0710
YJGCFRP64×5068.410265.2150
YJGCFRP64×7073.411016.2900
YJGCFRP64×9581.012157.8330
YJGCFRP63×16+1×1048.3724.52.4850
YJGCFRP63×25+1×1055.08253.2360
YJGCFRP63×35+1×1660.29033.9570
YJGCFRP63×50+1×2567.11006.55.1540
YJGCFRP63×70+1×3572.010806.1760
YJGCFRP63×95+1×3579.811977.6840

移动设备卷筒用10KV高压软电缆(圆)

型号电压KV电缆规格mm2电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m
YJGCFRP103×16+3×16/345.46811.9900
YJGCFRP103×25+3×16/355.5832.52.9720
YJGCFRP103×35+3×16/358.28733.4040
YJGCFRP103×50+3×16/366.69994.5240
YJGCFRP103×70+3×16/371.11066.55.3690
YJGCFRP103×95+3×16/375.11126.56.2300
YJGCFRP104×1652.07802.7340
YJGCFRP104×2561.1916.53.7370
YJGCFRP104×3564.1961.54.3010
YJGCFRP104×5073.411015.7300
YJGCFRP104×7078.411766.8360
YJGCFRP104×9583.51252.58.1260
YJGCFRP103×16+1×1051.1766.52.5670
YJGCFRP103×25+1×1059.28883.5510
YJGCFRP103×35+1×1663.09454.1380
YJGCFRP103×50+1×2572.810925.4760
YJGCFRP103×70+1×3576.71150.56.6190
YJGCFRP103×95+1×3582.612397.8980
